Low Carbon Steel Shot
Jos haluat ostaa massahioma-aineita ohutseinäisten tarkkuustyökappaleiden joustavaan puhdistukseen, valitse Shandong Haishan Industrial Technologyn vähähiilinen teräshaula. Korkea sitkeys ja alhainen kovuus vahingoittamatta perusmateriaaleja, se tukee pitkäaikaista tehdasvarastoa ja keskitettyä projektihankintaa ja sopii alumiiniseosten, ruostumattomien teräslevyjen ja tarkkuuslaitteistojen mietoon ruiskupuhalluskäsittelyyn.

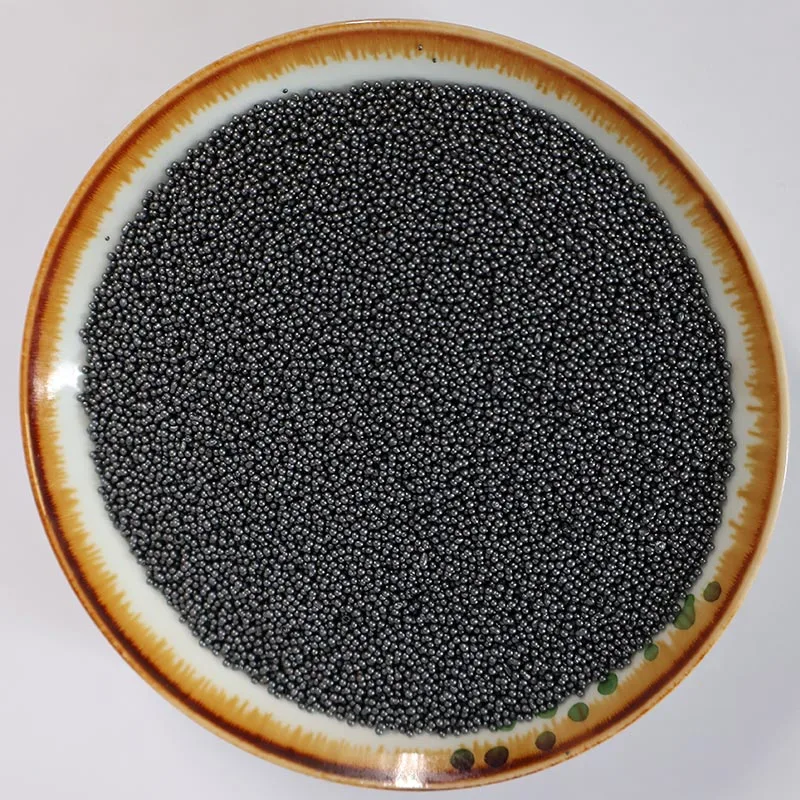

Shandong Haishan Industrial Technologyn vähähiilinen teräs on valmistettu pallomaisesta hioma-aineesta korkealaatuista vähähiilistä romuterästä. Hiilipitoisuus säädetään 0,2 %:iin tai alle ja hauli valmistetaan keskitaajuisella uunisulatuksella, korkeapainevesisumutuksella ja matalan lämpötilan karkaisulla. Lopputuotteella on bainiittien hallitsema mikrorakenne ja vakaa HRC25-35-kovuus, joka tarjoaa pehmeämpi isku verrattuna tavalliseen karkaistuun teräshauluun.

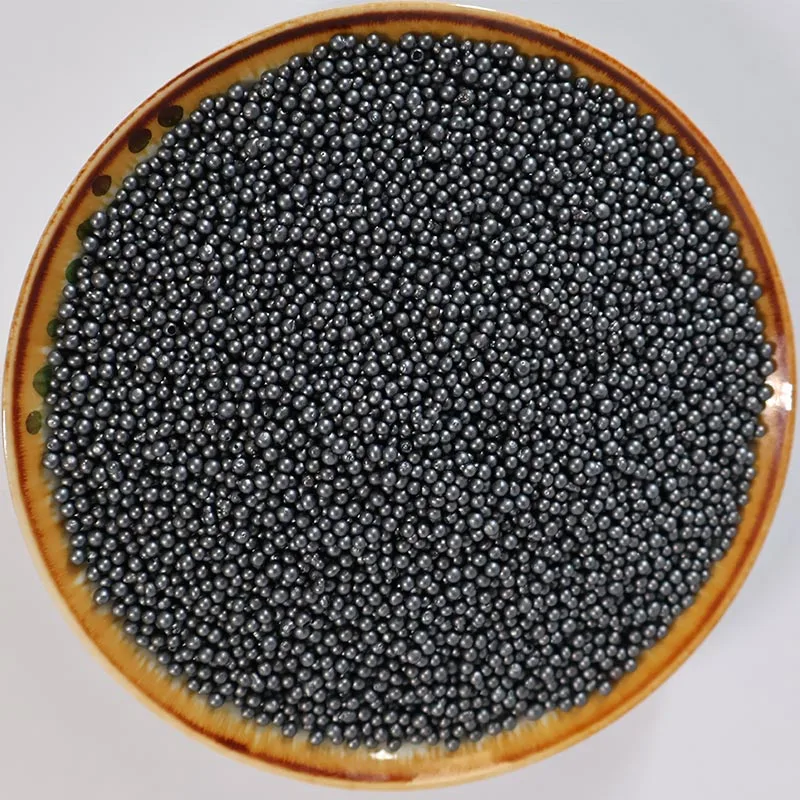

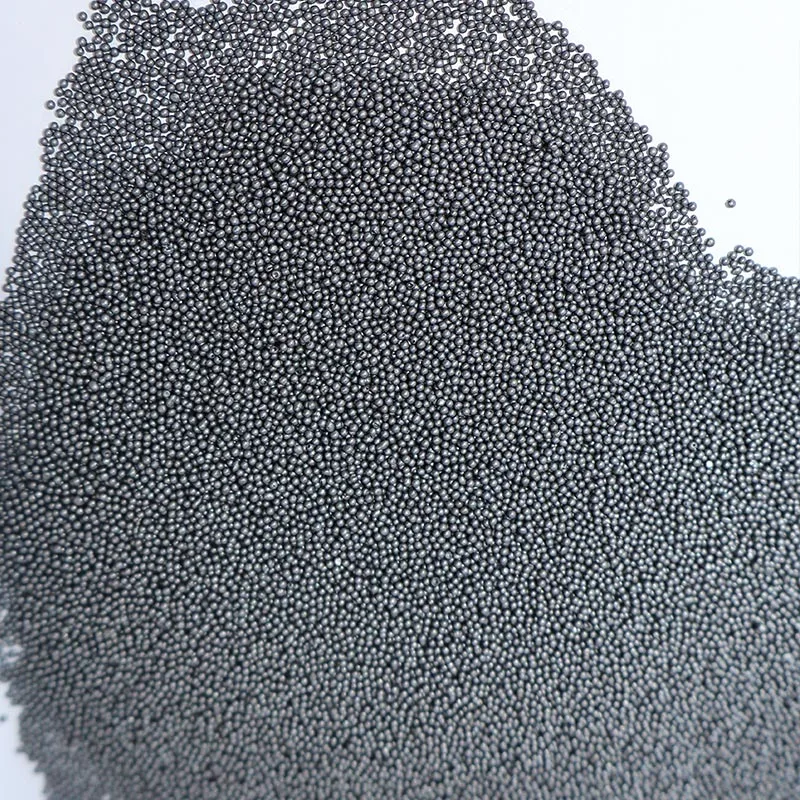

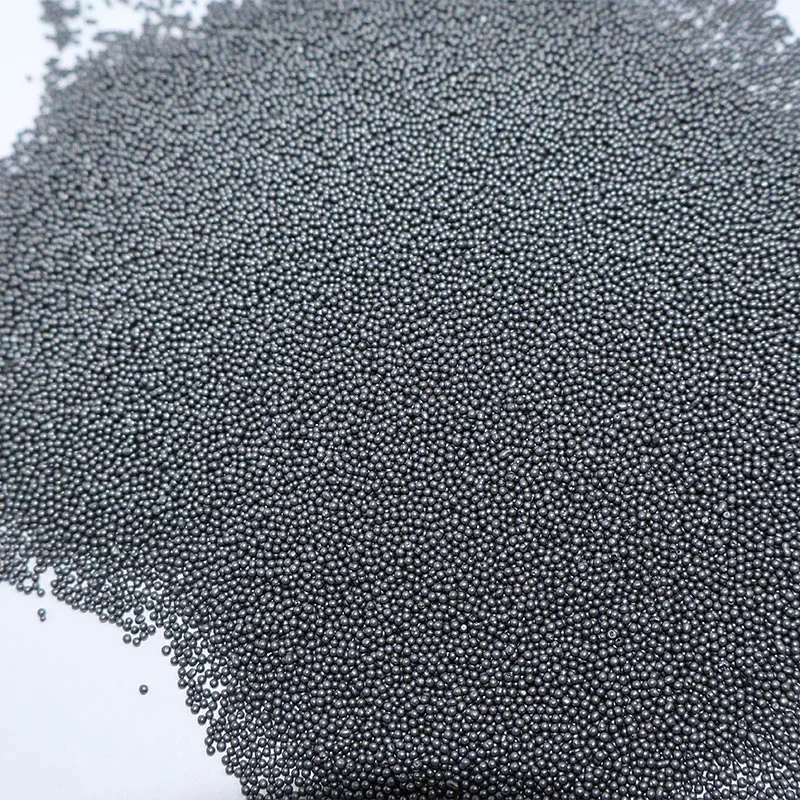

Laukauksessa on täydellisiä pallomaisia hiukkasia ilman teräviä reunoja ja tasaista hiukkaskokoa. Rikki ja fosfori epäpuhtaudet valvotaan tiukasti tuotannon aikana, jotta vähennetään työkappaleiden pinnan kontaminaatioriskiä. Tämä tekee vähähiilisestä teräksestä soveltuvan pehmeämpien metallien ja ohutseinäisten osien pintakäsittelyyn.
Tärkeimmät tiedot
| Omaisuus | Erittely |
| Hiilipitoisuus (C) | ≤ 0,2 % |
| Mangaani (Mn) | 0,50 - 1,20 % |
| Pii (Si) | 0,10 - 0,50 % |
| rikki (S) | ≤ 0,05 % |
| Fosfori (P) | ≤ 0,05 % |
| Kovuus | HRC 25-35 |
| Kovuuden poikkeama | ± 2,0 HRC (maksimipoikkeama) |
| Metallografinen rakenne | Pääosin kovaa bainiittia |
| Minimitiheys | 7,4 g/cm³ (alkoholin syrjäytysmenetelmä) |
Suorituskykyominaisuudet
- Murtumiskestävyys:Toistuvissa suurtaajuisissa iskuissa laukaus harvoin halkeilee tai vääntyy. Tämä johtaa pidempään käyttöikään kuin korkeahiiliset valuteräksiset haulit ja vähentää toistuvan hankausaineen uudelleentäytön tarvetta.
- Matala iskulujuus:Pehmeä isku ei naarmuta tai vahingoita ohutseinäisiä työkappaleita tai pehmeitä metallialustoja. Alkuperäiset mitat ja pintakäsittely on säilynyt.
- Hieno pintarakenne:Laukaus jättää herkkiä iskujälkiä ilman kuoppia tai kovia painaumia, mikä täyttää korkean tarkkuuden ulkonäkövaatimukset.
- Valvotut epäpuhtaudet:Tiukat rikin ja fosforin rajoitukset minimoivat pinnan kontaminaatiota puhalluksen aikana, mikä auttaa välttämään toissijaista korroosiota tai tahroja herkissä osissa.
- Kustannustehokkuus:Vähähiilisellä teräshaulalla on parempi kustannus-tehokkuussuhde kuin seosteräshaulit massapuhdistusoperaatioissa. Sen leikkauskyky on kuitenkin rajallinen, joten se ei sovellu raskaan ruosteen tai paksun oksidihilseen poistoon.
Tyypilliset sovellukset
Tätä hioma-ainetta käytetään mietoon ruosteenpoistoon ja mattapintojen viimeistelyyn pehmeille metalleille, ohutseinäisille työkappaleille, ja tarkkuuskomponentit. Yleisiä sovelluksia ovat:
- Purseenpoisto- ja irrotusaineen poisto alumiiniseoksesta ja sinkkiseoksesta valmistettuihin painevaluihin
- Mattapinnan esikäsittely ruostumattomille teräslevyille ja galvanoiduille teräslevyille
- Pienten oksidikerrosten poistaminen tarkkuuslaitteiston osista
- Autojen sisätilojen metalliosien ja lääkinnällisten laitteiden lisävarusteiden ainetta rikkomaton puhdistus
- Lievä ruosteenpoisto kevyt teräsrakennehyllyiltä
Tuote toimii hyvin rumpupuhalluskoneiden ja tarkkuushiekkapuhalluskoneiden kanssa. Sitä ei suositella raskaan ruosteen tai paksun oksidihilseen poistoon suurista teräsrakenteista.
Partikkelikoon jakautuminen
| Mesh | mm | SS 2.5 | SS 2.0 | SS 1.7 | SS 1.4 | SS 1.2 | SS 1.0 | SS 0.8 | SS 0.6 | SS 0.5 | SS 0.3 | SS 0.2 |
| 7 | 2.80 | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | ||||||
| 8 | 2.36 | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | |||||
| 10 | 2.00 | 97 % min | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | ||||
| 12 | 1.70 | 97 % min | 97 % min | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | |||
| 14 | 1.40 | 97 % min | 97 % min | 95 % min | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | ||
| 16 | 1.18 | 97 % min | 95 % min | 75 % min | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | ||
| 18 | 1.00 | 97 % min | 95 % min | 85 % min | 50 % min | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | ||
| 20 | 0.850 | 95 % min | 90 % min | 85 % min | 50 % min | kaikki ohi | kaikki ohi | kaikki ohi | kaikki ohi | |||
| 25 | 0.710 | 95 % min | 90 % min | 85 % min | 85 % min | kaikki ohi | kaikki ohi | |||||
| 30 | 0.600 | 97 % min | 97 % min | 90 % min | 80 % min | 10 % max | ||||||
| 35 | 0.500 | 97 % min | 97 % min | 90 % min | 90 % min | |||||||
| 40 | 0.425 | 97 % min | 90 % min | 90 % min | ||||||||
| 45 | 0.355 | 90 % min | 90 % min | |||||||||
| 50 | 0.300 | 90 % min | ||||||||||
| 60 | 0.250 | |||||||||||
| 80 | 0.180 | |||||||||||
| 120 | 0.125 | |||||||||||
| 170 | 0.075 | |||||||||||
| 235 | 0.053 | |||||||||||
| SAE | S 780 | S 660 | S 550 | S 460 | S 390 | S 330 | S 280 | S 230 | S 170 | S 110 | S 70 |
Vähähiilinen teräshauli vs. perinteinen valuteräskuula
| Parametri | Low Carbon Steel Shot | Perinteinen valuteräskuula |
|---|---|---|
| Hiilipitoisuus | ≤ 0,2 % | 0,85 - 1,20 % |
| Tyypillinen kovuus | HRC 25-35 | HRC 40-50 |
| Metallografinen rakenne | Bainite (kova) | Karkaistu martensiitti |
| Vaikutuskäyttäytyminen | Pehmeämpi, joustavampi | Kovempi, aggressiivisempi |
| Sopivat työkappaleet | Pehmeät metallit, ohutseinäiset osat, tarkkuuskomponentit | Yleiset teräsosat, raskaan ruosteenpoisto |
| Raskas ruosteenpoisto | Ei suositella | Sopivampi |
| Pintavaurion riski | Lasketaan pehmeillä alustoilla | Korkeampi pehmeillä alustoilla |
Laadunvalvonta ja testaus
Jokainen tuotantoerä testataan omassa laboratoriossamme. Seuraavat tarkastukset suoritetaan:
- Kemiallisen koostumuksen analyysi (C, Mn, Si, S, P) käyttäen SPECTRO-suoralukuspektrometriä
- Kovuustestaus (Rockwell HRC) useilla näytteillä erää kohden
- Metallografinen tutkimus bainiittirakenteen vahvistamiseksi
- Hiukkaskokojakauman analyysi standardiseulamenetelmällä
- Palloisuus ja pintavirheiden tarkastus
- Tiheyden mittaus alkoholin syrjäytysmenetelmällä
- Väsymyskestotestaus Irwinin väsymiskestomittarilla valituille sovelluksille
Kaikki tuotteet on valmistettu GB/T 18838 ja SAE J444 standardien mukaisesti. Täysi erän jäljitettävyys on säilytetään raaka-aineen tarkastuksesta lopulliseen lähettämiseen.
Usein kysytyt kysymykset
Mitä eroa on vähähiilisen teräshaukun ja tavallisen valuteräshaukun välillä?
Vähähiilisen teräshaukun hiilipitoisuus on enintään 0,2 % ja kovuus HRC25-35. Vakiovaluteräshaula sisältää tyypillisesti 0,85-1,20 % hiiltä ja sen kovuus on HRC40-50. Vähähiilisen haulin alempi kovuus tuottaa pehmeämmän iskun, mikä on turvallisempaa ohuille tai pehmeille metalliosille.
Mitkä sovellukset sopivat parhaiten vähähiiliselle teräshaulalle?
Se toimii hyvin jäysteenpoistoon, mattapintaiseen viimeistelyyn ja mietoon puhdistukseen alumiini- ja sinkkipainevaluissa, ruostumattomissa teräslevyissä, galvanoiduissa levyissä, tarkkuuslaitteistoissa ja lääketieteellisten laitteiden osissa. Se ei sovellu raskaan ruosteen tai paksun hilseilyn poistoon.
Kuinka valitsen oikean hiukkaskoon prosessilleni?
Partikkelikoko riippuu työkappaleen materiaalista, halutusta pintakäsittelystä ja puhalluslaitteistosta. Hienompia kokoja käytetään usein herkille osille, kun taas karkeammat koot käsittelevät suurempia alueita. Katso yllä olevaa hiukkaskokotaulukkoa tai ota yhteyttä tekniseen tiimiimme saadaksesi erityissuosituksen.
Kestääkö vähähiilinen teräshauli pidempään kuin korkeahiilinen teräshauli?
Sovelluksissa, joissa pehmeisiin työkappaleisiin kohdistuu usein iskuja, vähähiilisellä teräshaulalla on yleensä hyvä murtumiskestävyys ja se saattaa vaatia harvemmin täyttöä. Todellinen käyttöikä riippuu käyttöolosuhteista ja laiteasetuksista, joten suosittelemme testaamista normaaleissa tuotantoolosuhteissa.
Voinko saada näytteen ennen joukkotilauksen tekemistä?
Kyllä, näytepyynnöt ovat tervetulleita. Ota yhteyttä myyntitiimiimme ja kerro työkappaleesi materiaalista, puhalluslaitteiston tyypistä ja halutusta hiukkaskoosta. Toimitamme sopivan näytteen arviointia varten.
Hot Tags: Vähähiilisen teräshaukun valmistaja, teräshaulien toimittaja
Aiheeseen liittyvä luokka
Lähetä kysely
Yhteystiedot
-
Osoite
Qingyang Economic Development Zone, Zouping County, Shandongin maakunta, Kiina
-
Puh
-
Sähköposti
Lähetä kysely Haishanille laadukkaasta teräshaulasta, teräsrakeista, leikatusta lankakuulasta ja vastapainohiekasta. Hanki tehtaan suora tukkuhinta, ilmainen tarjous ja räätälöityjä OEM-ratkaisuja.
